Painel para supervisão e controle automático de velocidade para poços de petróleo com bombeio mecânico.



O ACOS225 é um produto destinado ao controle, supervisão e proteção de poços de petróleo equipados com método de elevação do tipo bombeio mecânico. Equipado com controlador SCUB-LT para bombeio mecânico, disponibiliza aquisição de cartas dinamométricas e controle automático da velocidade de operação da unidade de bombeio.Além das estratégias de controle para otimização da produção, disponibiliza comandos operacionais da unidade de bombeio, sistema de gerência de alarmes com configuração de diversos alertas e falhas, permitindo a proteção de todo o sistema de bombeio e garantindo assim sua confiabilidade operacional.







O painel ACOS225 interfaceia com inversor de frequência para execução do controle automático da velocidade,  O controlador SCUB-LT permite a integração com sistema de supervisão através de rádio de dados (fornecimento opcional), por qualquer uma das interfaces de comunicação disponível no NEON (RS232-C, RS485 ou Ethernet, com protocolos Modbus-RTU/TCP e SCP-HI).



Principais Recursos

  • Dois modos de controle: Manual e Automático
  • Duas estratégias de controle no modo automático: Pumpoff e Temporizado
  • Controle automático da velocidade de operação
  • Comando ligar e desligar via sistema de supervisão
  • Seleção manual/automático via sistema de supervisão
  • Aquisição de carta de superfície e cálculo de carta de fundo
  • Monitoração de vazamento
  • Monitoração da pressão de linha e da carga na haste da unidade de bombeio;
  • Monitoração do torque no redutor da unidade de bombeio
  • Monitoração de falhas na célula de carga e do sensor de posição
  • Interface para operação com inversor de frequência
    • Via sinal analógico para a referência de velocidade e saída digital para ligar/desligar o motor da unidade de bombeio
    • Via comunicação Modbus. Consulte a HI Tecnologia sobre os modelos de inversor de frequência disponíveis para acesso via comunicação



Aplicativo "HIoilTools2"

O aplicativo HIoilTools2 é um software para ambiente Windows 7/10 desenvolvido com a finalidade de permitir a configuração, diagnóstico, e testes durante a operação do sistema e manutenção da automação de poços que utilizam o painel ACOS225 da HI Tecnologia. Disponibiliza comandos para ligar e desligar a unidade de bombeio, bem como configurar a velocidade de operação (CPM) para operação em modo manual ou automático do controle de velocidade. Pode se conectar ao controlador do ACOS225 por qualquer um dos canais de comunicação (serial e/ou Ethernet) disponível no controlador SCUB-LT.



Disponibiliza tela de supervisão da unidade de bombeio,com status de modo de operação manual / automático, status do modo de controle, comandos para ligar e desligar a unidade de bombeio, CPM atual, pressão da linha, célula de carga, e outros.



Tela de supervisão de cartas dinamométricas (carta de superfície, carta de fundo, carta de start e carta de stop). Trend online dos sinais da célula de carga e do sensor de posição.



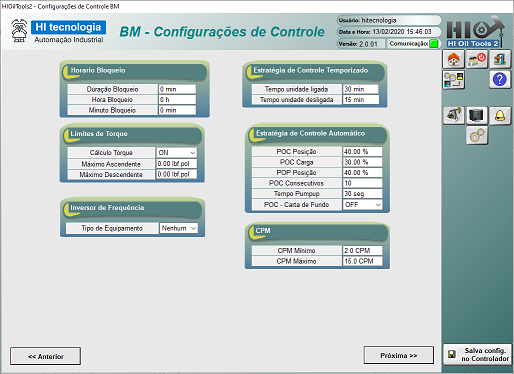

Tela para supervisão dos I/Os digitais e analógicos do controlador SCUB-LT, facilitando o diagnóstico dos instrumentos e sensores de campo, bem como a configuração de parâmetros de operação da unidade de bombeio.



Solicitar Orçamento



Especificações Técnicas

A tabela a seguir apresenta as principais especificações técnicas para este modelo de painel:


Características Gerais



Especificação Valor
Alimentação 127 VAC (-10% +10%), 60 Hz + terra
Tensão de controle 24 VDC / 0.8 A
Potência 20 W
Temperatura de operação 0 a 60 °C
Dimensões 318 (A) X 318 (L) X 210 (P), sem o suporte de fixação
Grau de Proteção IP 65
Material Caixa policarbonato, adequada para instalação ao tempo, em clima tropical
Acessório de fixação Suporte para fixação em poste 2", 3 1/2" ou 4"
Controlador NEON com firmware SCUB-LT para bombeio mecânico



Para mais detalhes, consulte o documento PET.22500100 de especificaçação técnica do painel ACOS225.



Modelos do Painel



  Modelo  Descrição
  ACOS225-STD      Controlador de bombeio mecânico, completação simples
  ACOS225-CD Controlador de bombeio mecânico, completação simples e dupla


Principais Características de I/O



    Entradas Digitais    Entradas Analógicas
  • Sensor de posição da unidade de bombeio (PNP/NPN)
  • Sensor de vazamento
  • Unidade ligada/desligada
  • Chave manual/automático
  • Estado do motor da unidade de bombeio
  • Status de operação local/remoto do inversor de frequência
  • Sinal da célula de carga (2 mV/v)
  • Pressão da linha (4 a 20 mA)
  • Entrada de uso geral EAX1 (4 a 20 mA)
  • Entrada de uso geral EAX2 (4 a 20 mA)



    Saídas Digitais     Saída Analógica
  • Liga/desliga unidade de bombeio (contato seco)
  • Lâmpada sinalização modo de operação ou em falha
  • Referência de velocidade para inversor de frequência
  • (4 a 20 mA)

Acessórios e Opcionais




   Item   Descrição

  Rádio serial de 900 MHz, fabricante Freewave, 1 Watt, fixação trilho, alcance 96 km

 Rádio serial de 900 MHz, fabricante Digi, 1 Watt, fixação trilho, alcance 105 km, topologia

MESH.

 Rádio 2.4 GHz (WiFi)

  Sensor de efeito hall para detecção do ciclo de bombeio (PNP ou NPN).

Acessórios opcionais
  • Suporte para fixação em parede ou poste;
  • Cabo rádio/centelhador;
  • Centelhador;
  • Cabo centelhador/antena;
  • Antena direcional tipo Yagi;
  • Cabos de comunicação e programação: PLC/PC e Rádio/PC;
